產品介紹

產品描述

- 可靠的鑄鐵機架 HPM 電機，效率 95.2%，持續高效運行

- 堅固可靠的英格索蘭主機，帶有背對背圓錐滾柱軸承

- 無齒輪/聯軸器/軸承/軸封的驅動系統

- 主動自適性控制TM-PACTM保護系統

- V-ShieldTM 技術

- 高效順序冷卻系統

- NEMA12/IP54 控制柜防護等級

- 不銹鋼排氣管路

- 氣水分離器和電子無損排水閥

- 出廠灌裝Ultra-Coolant 超級冷卻劑，使用壽命長達8,000小時或2年

- Xe系列 控制器：

- 內置自聯控功能，最多可聯控4臺采用Xe系列控制器空壓機

- 基于網絡的在線診斷和遠程控制

- 記錄過去發生的200個事件

- Modbus RTU 通訊協議, 串行通訊口 RS485

- 內置電源優化器(Line Reactor)

- 風冷 69 / 水冷69 dB(A) 低噪音

- 機組尺寸 (mm): 2432 x 1265 x 2032

- 機組重量 (kg): 風冷 1,420; 水冷 1,367

產品特性

?      產品梗概

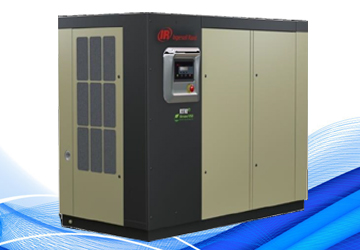

英格索蘭 新型R55-75N系列單級壓縮變頻微油螺桿式空壓機的設計是經過時間考驗的并整合了多項最新技術，例如主動自適性控制^TM（PAC 保護^TM），V-Shield^TM技術，高效冷卻系統及經過時間考驗的主機系統， 這些優異的特性保證了我們產品的高可靠性、高效率及高生產力。我公司提供的 新型 高效節能產品能夠充分滿足客戶對產品性能和價值的需求。
?      可靠
–  主動自適性控制(PAC?)保護系統 :一體化的智能控制系統可以持續監測壓縮機的關鍵運行參數，并進行自適應調整，大大降低故障停機時間。
–   V-Shield?技術確保系統無泄漏 ：由不銹鋼管道和耐用的的金屬彎軟管，造就了組成的一體化內部管路，確保了機組的無泄漏。
–   久經考驗的主機 ：我們空氣壓縮機的核心是配置了堅固耐用的，配置了滾子軸承的單級主機。
?      高效
–  最佳的主電機和風扇電機功率系數
–  準確的流量和壓力控制
–  節能型無損排污閥
–  噪音更低 & 尺寸更小
?      生產力
–  維護周期間隔延長 & 合理化的消耗
–  零部件易維護和清潔
–  控制器具有就地故障診斷功能
–  跨產品系列一致的布局
–  單點冷卻空氣進氣和排氣口, 方便安裝

可靠

主動自適應控制? (PAC?) 保護系統

?    保證了最佳的性能，同時降低客戶的維護成本
–  完全一體化的傳感器和控制系統對空氣/油過濾器及油氣分離芯前后的壓差進行實時監測，并會在它們達到使用壽命時進行報警提醒
?    避免由于容易被忽視的油氣分離芯的故障而引起停機
–  根據分離芯壓差自動調整設備排氣量運行
?    提高了軸承壽命
–  全新的溫控閥維持恒定的油溫，可以在低流量或者低環境溫度的情況下，避免冷卻劑中出現冷凝水

?    優化了能耗水平和噪音等級
–  自動根據環境溫度調整離心式風扇的轉速，目標冷卻器CTD 8°C/15°F

?    一體化的電源優化器通過對輸入電源進行預防性的監測和調整，提高了系統生產力
–  雙向過濾器可以過濾有害的電源諧波和沖擊

V-Shield? 技術

?    減少了潛在的泄漏點
– 減少了15%的連接件
– 將油路整合在主機上
?    可重復使用的無泄漏連接件，采用了獨特的密封連接，消除了縱向間隙
– 卓越的VITON?彈性密封
– O型圈面密封
– 密封表面異常平整，正交連接
– 經過壓緊后形成了緊密的，絕對的密封效果
– 事實上連接件不會因為緊密固定而產生變形
?    降低噪音和振動，具有杰出的抗磨損性和拉伸性，延長壓縮機使用壽命
– 性能出眾的金屬彎軟管，內部的皺褶狀設計以及外部的不銹鋼網狀軟管
– 在電機，油氣分離器和主機等部件下全面安裝隔離防振系統
?    降低了對下游管道的污染
– 不銹鋼排氣管道消除了潛在的生銹腐蝕可能，降低了對下游管道的污染

高效獨立式冷卻系統

?    較低的能耗和運行噪音
–  更高效的離心式風扇
?    保證電氣元件更高的可靠性
–  創新的風道設計形成了一道熱屏障，使高溫空氣不能經過關鍵電氣元件，例如主電機，風扇電機和控制柜等
?    能使下游空氣處理系統更有效率的工作
–  較低的排氣溫度能夠顯著降低下游干燥機的能耗
?    更好的性能
–  機組預過濾器可以保證冷卻器更清潔，延長正常工作時間
?    長的使用壽命，消除熱應力
–  創新的獨立式可自由移動的冷卻器設計保證空氣和冷卻劑經過獨立通道被冷卻，消除了熱應力帶來的不利影響

高效

主機
?    卓越的效率和性能
–  單級壓縮主機
 一如既往地可靠和高效
?    減少了潛在泄露點
–  油路通道被集成在主機外殼上
主機軸承
?    我們的主機只采用一對卓越的圓錐滾柱軸承
–  為加載時的沖擊提供線接觸的支撐
–  顯著地延長了主機的壽命
?    每一級壓縮更低的壓縮比
–  減少了軸承的負荷并延長了主機壽命
–  卓越的軸承保證了持久可靠，有效的運行
?    冷卻劑儲油槽
?    在機組啟動時，軸承需要得到潤滑
?    平均數據顯示，競爭對手的機組在啟動時會有3-5秒鐘的干摩擦
?    在一年的運行時間中，這個數值相當于超過15分鐘無潤滑運行（按照1年機組工作300天，每天啟動1次計算）

混合永磁電機（HPM^TM）

?    高效和可靠
–  Nirvana^TM VSD變頻調速

• 行業內獨一無二的混合永磁(HPM^TM)電機，實現了最高的效率

•  離心冷卻風扇變頻電機

?    專利混合永磁HPM^TM電機，將變頻技術的潛力發揮到最大。平滑的軟啟動提供最高的效率，在部分加載的時候電機實際效率不會降低。Nirvana^TM在低流量環境下會關閉電機，節省能耗降低噪音
–  安心地使用
–  運行費用更低
–  維護費用更低
–  無限次啟/停
–  關機而不是卸載
–  穩定的恒壓

• 混合型永磁電機的定子線圈和永磁體轉子產生強大的電磁力，帶動電機軸在不同轉速下旋轉，電機軸直接帶動直聯的主機陽轉子，無中間傳動部分的效率損失，變頻調速節能

• 消除了電機中磨損部件及電機軸承的使用，無齒輪/軸承/軸封等，不需維護

• 體積為普通電機的1/3，可現場維護，更換其中一個繞組線圈

• 可無限次的啟/停，節省了傳統空壓機由于卸載而造成的30%能源浪費

• 軟啟動，啟動電流小于1倍額定電流；普通空壓機Y-△啟動，3～5倍額定電流，更耗能

• 電機氣隙增大，增大的電機氣隙可以使HPM^TM電機在環境溫度46度時正常運行，消除停機的麻煩。并且HPM^TM標準電機的服務系數為1.25，大大延長了電機的使用壽命

• 高達96%的持續運行效率

Xe 智能控制器

英格索蘭Xe系列控制器擁有直觀高分辨率的彩色顯示器和網絡連接功能，以便達到更高的溝通，連接和控制水平。


• 隨處遠程訪問和控制壓縮機

• 高強度的發光指示器能在一定距離準確顯示壓縮機狀態。

• 無需任何額外的硬件，即可最多對4臺Xe控制壓縮機進行順序控制。

• 可從30種語言中選擇設定語言界面。

• 實時時鐘設置開始和終止。

• 網絡通信和控制。

• 大按鈕和直觀菜單方便壓縮機的控制。

• 內置性能分析圖形和視覺趨勢。.

• 使用標準瀏覽器訪問自動檢測日志。

• 自動郵件報錯和警告。

• 帶節能計算器,計算并顯示包括：

-平均每小時輸入功率
-平均負載百分比
-平均產氣量
-電耗費用
-自上一次啟動起能源節省計算
-自裝機啟動后產品運行周期能源節省計算

生產力

可服務性

?    邀請服務技師參與設計
?    所有易耗品被置于設備同一側
?    更長使用壽命的易耗品
?    可重復使用的O型圈彈性密封件
?    基于壓差的服務指示
?    旋開式的分離器端蓋
?    帶有插銷的鉸鏈式罩殼門板
?    主機冷卻劑排放口
?    獨立式冷卻系統
–  易于清潔和拆卸
?    方便的電機拆卸結構

終生運行成本

購買空壓機時，傳統意義上的成本（即購買成本＋運行維修成本），其比例只占到總成本的20%，而能源消耗卻占到了80%的比例，Nirvana^TM單級機組和傳統的空壓機相比至少能節約28%的能源。

節能效率

一個傳統的固定轉速的空壓機在氣量需求變化時，會引起效率的大幅衰減。Nirvana^TM在任何負載率下都能保持最大的效率，電機真正始終在最高效率下做到可調速，并且輸出的壓縮空氣能在任何用氣需求量下保持恒定的壓力，即：在負載率為25%--100%之間，Nirvana^TM都能保持以最大效率輸出恒定壓力的壓縮空氣。
